Fitur Bushing Epoxy

Bushing epoksi untuk transformator memiliki suhu aplikasi yang tinggi. Semua bushing memiliki kisaran suhu kerja dari -40~ 130C. Ini sangat penting untuk transformator yang bertugas di daerah yang sangat dingin dan daerah yang sangat panas. Ini juga sangat penting terutama untuk transformator pembangkit tenaga surya/angin yang biasanya menahan arus deras di siang hari yang terik dan mengalami cuaca yang sangat dingin di malam yang dingin. Di lingkungan yang ekstrem tersebut, bushing epoksi telah mencatatkan catatan yang sangat baik. Bushing epoksi untuk transformator memiliki suhu aplikasi yang tinggi. Semua bushing memiliki kisaran suhu kerja dari -40~ 130C. Ini sangat penting untuk transformator yang bertugas di daerah yang sangat dingin dan daerah yang sangat panas. Ini juga sangat penting terutama untuk transformator pembangkit tenaga surya/angin yang biasanya menahan arus deras di siang hari yang terik dan mengalami cuaca yang sangat dingin di malam yang dingin. Di lingkungan yang ekstrem tersebut, bushing epoksi telah mencatatkan catatan yang sangat baik.

Kinerja tinggiKinerja tinggi:

Kami telah menyiapkan peralatan injeksi yang sangat baik untuk memastikan tidak ada pori-pori di dalam badan insulasi.
Kami memiliki peralatan uji dan prosedur pengujian yang efektif untuk bushing Epoxy untuk transformator. Setiap bushing harus diuji sebelum diselesaikan di pabrik.
Kami memiliki teknik perawatan antarmuka khusus (disebut DIT) untuk perawatan permukaan stud bushing untuk memastikan bushing tidak bocor dalam penggunaan jangka panjang. Kami telah menyiapkan peralatan injeksi yang sangat baik untuk memastikan tidak ada pori-pori di dalam badan insulasi.
Kami memiliki peralatan uji dan prosedur pengujian yang efektif untuk bushing Epoxy untuk transformator. Setiap bushing harus diuji sebelum diselesaikan di pabrik.
Kami memiliki teknik perawatan antarmuka khusus (disebut DIT) untuk perawatan permukaan stud bushing untuk memastikan bushing tidak bocor dalam penggunaan jangka panjang.

Uji KetatUji Ketat:

Bushing epoksi Ginte telah lulus banyak uji, menurut IEC60137.
●Uji Dielektrik
Uji level impuls dasar: untuk kelas 1,2 kV, tegangan impuls adalah 3 kV (gelombang penuh), dan untuk kelas 2,5 kV, tegangan impuls adalah 45 kV (gelombang penuh); Uji ketahanan tegangan tinggi 50 Hz & 60 Hz: untuk kelas 1,2 kV, tegangan uji adalah 10 kV/1 menit, untuk kelas 2,5 kV, tegangan uji adalah 2,0 KV/1 menit.
●Uji Penguatan Mekanik
Tes kebocoran,

Uji dorong stud keluar,

Uji kekuatan torsi stud,
Uji kantilever,

Uji torsi flensa.
●Uji lingkungan
Termasuk uji siklus termal. Kisaran suhu yang diuji adalah -40~130C, tahan terhadap 20 siklus.
Semua pengujian desain dilakukan sesuai dengan kebutuhan pelanggan atau berdasarkan kesepakatan antara kami dan pelanggan.
Kami memiliki salinan laporan pengujian untuk referensi atas permintaan pelanggan.

CATATAN:

Semua bushing epoksi untuk transformator dilengkapi dengan satu buah klem AL.
Tersedia gasket segel yang terbuat dari NBR & HNBR untuk pilihan pelanggan.
Biasanya, biaya paking penyegel tidak termasuk dalam penawaran kecuali jika diklaim oleh pelanggan.CATATAN
Semua bushing epoksi untuk transformator dilengkapi dengan satu buah klem AL.
Tersedia gasket segel yang terbuat dari NBR & HNBR untuk pilihan pelanggan.
Biasanya, biaya paking penyegel tidak termasuk dalam penawaran kecuali jika diklaim oleh pelanggan.

Bushing epoksi paduan aluminium seri 2A

Bahan kancing dan sekop: berlapis timah 6101-T63, sekop bagian dalam 4 lubang, lubang sekop bagian luar lihat tabel.
Konduktivitas listrik: 56% IACS (20 derajat)
Nilai Arus: 3150A
Nilai Tegangan: 2,5kV, BIL 45kV
Suhu aplikasi: -40~ 130 derajat
Diameter lubang tangki: Φ77.8, rakitan 4 baut. Material stud dan sekop: pelat timah 6101-T63, 4 lubang sekop bagian dalam, lubang sekop bagian luar lihat tabel.
Konduktivitas listrik: 56% IACS (20 derajat)
Nilai Arus: 3150A
Nilai Tegangan: 2,5kV, BIL 45kV
Suhu aplikasi: -40~ 130 derajat
Diameter lubang tangki: Φ77.8, rakitan 4 baut.

Bushing epoksi tembaga seri 2B

Bahan kancing dan sekop: berlapis timah C11000, sekop bagian dalam 4 lubang, lubang sekop bagian luar lihat tabel.
Konduktivitas listrik: 101% IACS (20 derajat)
Nilai Arus: 4300A
Nilai Tegangan: 2,5kV BIL 45kV
Suhu aplikasi: -40~ 130 derajat
Diameter lubang tangki: rakitan baut Φ77.8.4. Bahan kancing dan sekop: berlapis timah C11000, sekop bagian dalam 4 lubang, lubang sekop bagian luar lihat tabel.
Konduktivitas listrik: 101% IACS (20 derajat)
Nilai Arus: 4300A
Nilai Tegangan: 2,5kV BIL 45kV
Suhu aplikasi: -40~ 130 derajat
Diameter lubang tangki: Φ77.8.4 baut rakitan.

Bushing epoksi tembaga seri 3B-2200

Bahan kancing dan sekop: berlapis timah C11000, sekop bagian dalam 2 lubang, lubang sekop bagian luar lihat tabel.
Konduktivitas listrik: 101% IACS (20 derajat)
Nilai Arus: 2200A
Nilai Tegangan: 2 5kV BIL 45kV
Suhu aplikasi: -40~ 130 derajat
Diameter lubang tangki: Φ77.8. Rakitan 4 baut. Material stud dan sekop: berlapis timah C11000, 2 lubang sekop bagian dalam, lubang sekop bagian luar lihat tabel.
Konduktivitas listrik: 101% IACS (20 derajat)
Nilai Arus: 2200A
Nilai Tegangan: 2 5kV BIL 45kV
Suhu aplikasi: -40~ 130 derajat
Diameter lubang tangki: Φ77.8. Rakitan 4 baut.

Bushing epoksi tembaga seri 3B-3300

Bahan kancing dan sekop: berlapis timah C11000, sekop bagian dalam 2 lubang, lubang sekop bagian luar lihat tabel.
Konduktivitas listrik: 101% IACS (20 derajat)
Nilai Arus: 3300A
Nilai Tegangan: 2,5kV BIL 45kV
Suhu aplikasi: -40~ 130 derajat
Diameter lubang tangki: Φ77.8.4 baut rakitan.

Bushing epoksi tembaga seri 3B-4515

Bahan kancing dan sekop: berlapis timah C11000, sekop bagian dalam 2 lubang, lubang sekop bagian luar lihat tabel.
Konduktivitas listrik: 101% IACS (20 derajat)
Nilai Arus: 4515A
Nilai Tegangan: 2,5kV BIL 45kV
Suhu aplikasi: -40~ 130 derajat
Diameter lubang tangki: Φ77.8.4 baut rakitan.

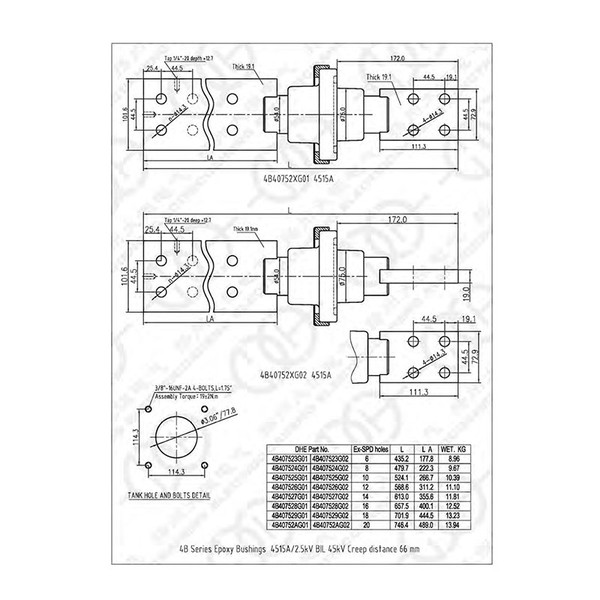

Bushing epoksi tembaga seri 4B-4515

Bahan kancing dan sekop: berlapis timah C11000, sekop bagian dalam 4 lubang, lubang sekop bagian luar lihat tabel.
Konduktivitas listrik: 101% IACS (20 derajat)
Nilai Arus: 4515A
Nilai Tegangan: 2,5kV BIL 45kV
Suhu aplikasi: -40~ 130 derajat
Diameter lubang tangki: Φ77.8.4 baut rakitan.

Bushing epoksi tembaga seri 5B-5400

Bahan kancing dan sekop: berlapis timah C11000, sekop bagian dalam 4 lubang, lubang sekop bagian luar lihat tabel.
Konduktivitas listrik: 101% IACS (20 derajat)
Nilai Arus Saat Ini: 5400A
Nilai Tegangan: 2,5kV BIL 45kV
Suhu aplikasi: -40~ 130 derajat
Diameter lubang tangki: Φ77.8.4 baut rakitan.

Bushing epoksi tembaga seri 6B-6500

Bahan kancing dan sekop: berlapis timah C11000, sekop bagian dalam 4 lubang, lubang sekop bagian luar lihat tabel.
Konduktivitas listrik: 101% IACS (20 derajat)
Nilai Arus: 6500A
Nilai Tegangan: 2,5kV BIL 60kV, mematuhi CAN/CSA-C88-M90.
Suhu aplikasi: -40~ 130 derajat
Diameter lubang tangki: Φ124.0,4-rakitan baut.

Bushing Epoksi Seri ES5075

Tegangan terukur: 5 kV, BIL 75kV;
Nilai arus: 2200A~ 4515A
Bahan kancing dan sekop: tembaga C11000, penyolderan perak, berlapis timah;
Penjepit: paduan aluminium;
Badan insulasi: Sistem epoksi kinerja tinggi, Warna: abu-abu;
Suhu operasi: -40~130 derajat,
Perlakuan khusus pada antarmuka stud dan badan insulasi, untuk memastikan bushing berfungsi
life: >20 tahun, tanpa kebocoran;
Berdasarkan permintaan pelanggan, bisa berupa tipe dalam ruangan atau tipe luar ruangan.
Jarak serang: > 100mm;
Jarak merayap > 215mm;
Diameter lubang tangki: 77,8mm (3,06")
Sekop bagian dalam dapat didesain berputar 90 derajat sesuai permintaan pelanggan.

Bushing Epoksi Seri ES1230-001

Tegangan terukur: 1.2kV, BIL30kV;
Nilai saat ini: 800A;
Bahan kancing dan sekop: Batang tembaga tepi bundar 1,25*3/8", C11000 berlapis timah;
Penjepit: Baja tahan karat 304
Badan insulasi: Sistem epoksi kinerja tinggi, Warna: abu-abu;
Suhu operasi: -40~ 130 derajat,
Diameter lubang tangki: 65.0mm
